La construcción de almacenes frigoríficos está cambiando a medida que las redes logísticas de alimentos, productos farmacéuticos y control de temperatura se vuelven más grandes y sofisticadas.
Uno de los ejemplos más recientes proviene de DHL.
El 4 de septiembre de 2026, DHL anunció una inversión adicional en la infraestructura logística de ciencias de la vida y atención sanitaria de Singapur. Su proyectado Singapore Coldchain Hub proporcionará 3.047 m² de espacio con temperatura controlada con entornos dedicados de 2°C–8°C y 15°C–25°C. DHL afirma que la instalación está destinada a respaldar una cadena de frío ininterrumpida y minimizar las excursiones de temperatura para productos farmacéuticos, vacunas y biofármacos. Está previsto que se lance a finales de 2027.
Esta inversión ilustra un desafío más amplio que enfrenta cada almacén refrigerado:
el control de temperatura no puede detenerse en la sala de almacenamiento.
El muelle de carga es donde el aire interior refrigerado se encuentra repetidamente con el aire exterior, los camiones, las carretillas elevadoras y las condiciones meteorológicas cambiantes.
Si esta interfaz está mal diseñada, incluso un sistema de refrigeración eficiente debe compensar continuamente la entrada de aire cálido y húmedo a través de las puertas de carga.

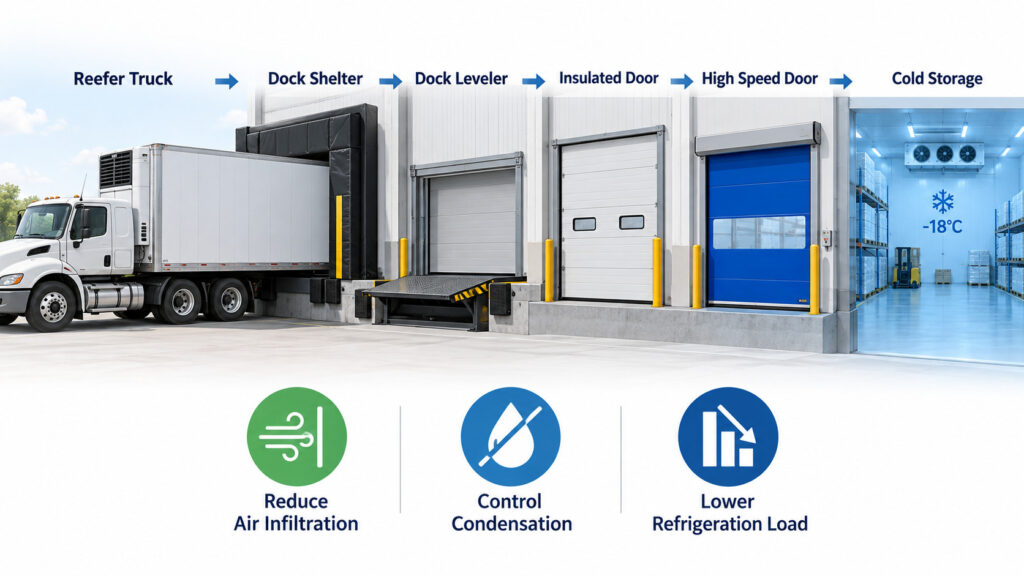

Por esta razón, un muelle de carga de almacén frigorífico energéticamente eficiente debe diseñarse como un sistema completo:
Puerta industrial + Refugio de muelle + Nivelador de muelle + Sistema de control
no simplemente como un nivelador de muelle instalado frente a una sala refrigerada.
Un muelle de carga de almacén convencional necesita principalmente soportar el movimiento seguro y eficiente de productos.
Un almacén refrigerado tiene otro requisito:
mantener la barrera térmica.
Cada vez que se abre una puerta de carga, las diferencias de temperatura y densidad del aire permiten que el aire cálido exterior entre y el aire frío interior escape.
ASHRAE señala que la ganancia de calor por infiltración de aire y los equipos asociados puede representar más de la mitad de la carga total de refrigeración en almacenes de distribución y aplicaciones refrigeradas similares.
Esto significa que la eficiencia energética del muelle de carga no es un detalle arquitectónico menor.
Puede influir directamente en:
- la demanda de refrigeración;
- la estabilidad de la temperatura;
- la infiltración de humedad;
- la formación de escarcha y hielo;
- la integridad del producto;
- la seguridad de los empleados;
- los costos operativos.
Cuanto mayor sea la diferencia de temperatura entre los entornos interior y exterior, más importante será el control de la infiltración de aire.
Los tres problemas más importantes en un muelle de carga de almacén frigorífico
La mayoría de los problemas energéticos de los muelles de carga se pueden rastrear hasta tres cuestiones estrechamente relacionadas.
1. Pérdida de temperatura
Imagine un congelador que opera a -20°C mientras el aire exterior de verano supera los 30°C.
Cada vez que la puerta de carga permanece abierta, el sistema de refrigeración tiene que hacer frente a la carga térmica creada por el intercambio de aire.
ASHRAE identifica varios factores que afectan la carga de refrigeración del muelle de carga refrigerado, incluidos la temperatura exterior, la temperatura del muelle, la frecuencia y duración de las aperturas de puertas, la eficacia de los sellos del muelle de carga y si los empleados cierran las puertas con prontitud cuando los camiones ya no están cargando.
Esto significa que simplemente instalar paredes aisladas más gruesas no resuelve el problema en su totalidad.
Si las puertas de carga permanecen abiertas innecesariamente, queda una importante abertura térmica en la envolvente del edificio.
2. Condensación, humedad y hielo
El aire cálido exterior generalmente transporta más humedad que el aire frío del almacén.
Cuando el aire húmedo entra en un entorno refrigerado y se enfría, la humedad puede condensarse.
A temperaturas más bajas puede convertirse en escarcha o hielo.
Esto puede afectar:
- los suelos;
- las puertas;
- los niveladores de muelle;
- los evaporadores;
- las superficies de los productos;
- las estructuras del almacén.
Un estudio de caso del Health and Safety Executive del Reino Unido describe una instalación de alimentos congelados donde una puerta frecuentemente dañada permanecía abierta durante largos períodos. El aire húmedo entró en el almacén frigorífico, se formó hielo, los empleados sufrieron accidentes por resbalones y la instalación requirió descongelaciones repetidas.
Por lo tanto, la condensación no es solo un problema energético.
También puede convertirse en un problema de seguridad y mantenimiento del almacén.
3. Mayor consumo energético de refrigeración
Cada unidad de calor que entra en un espacio refrigerado eventualmente tiene que ser eliminada.
Eso requiere capacidad de refrigeración.
El Departamento de Energía de los EE. UU. ha identificado las puertas de acción rápida como una de las tecnologías que pueden reducir la infiltración de aire en almacenes refrigerados.
Por eso importan la velocidad de la puerta, el sellado y la lógica operativa.
Una puerta de carga que se abre durante 60 segundos innecesariamente crea una condición térmica muy diferente a la de una que se abre solo cuando la ruta de carga está lista.

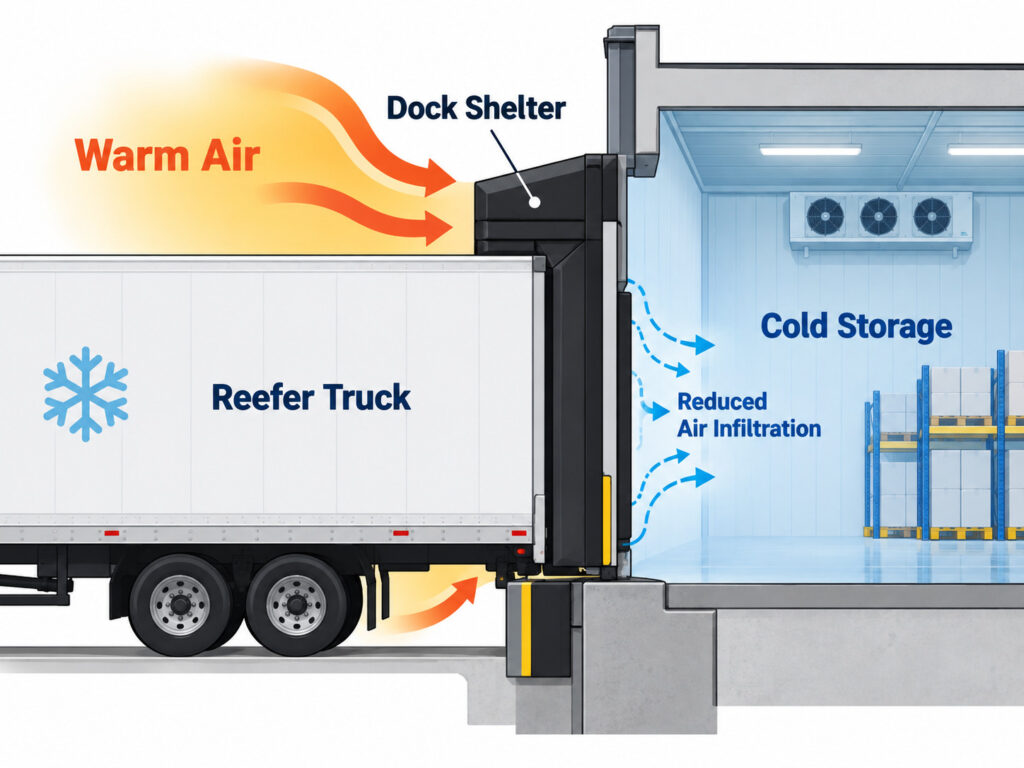

Comenzar por el refugio de muelle: sellar el camión al edificio
Para las instalaciones de almacenamiento en frío, el refugio del muelle es uno de los componentes más importantes de la zona de carga.
Su propósito es reducir el espacio expuesto entre:
Carrocería del camión ↔ Abertura del edificio
cuando un vehículo está posicionado en el muelle.
Sin un sellado adecuado, el aire exterior puede circular por los lados y la parte superior del remolque.
ASHRAE identifica específicamente la eficiencia de los sellos de las puertas de muelle de carga como uno de los factores que afectan la carga del muelle refrigerado y recomienda evitar las rendijas, incluidas las que se encuentran debajo de la placa niveladora entre el camión y el muelle.
Un refugio de muelle también puede ayudar a proteger el área de carga de:
- lluvia;
- viento;
- nieve;
- residuos externos.
Sin embargo, el refugio correcto depende de los vehículos que utilicen la instalación.
Los compradores deben considerar:
- ancho del remolque;
- altura del remolque;
- variación de vehículos;
- frecuencia de atraque;
- dimensiones de la abertura del edificio;
- compresión requerida;
- temperatura de operación.
Un refugio que sella perfectamente un camión pero funciona deficientemente con el resto de la flota no proporcionará resultados consistentes.
Refugio de muelle vs sello de muelle: ¿cuál es mejor para el almacenamiento en frío?
Aunque los términos a veces se usan juntos, los refugios de muelle y los sellos de muelle no son exactamente lo mismo.
Un sello de muelle típicamente utiliza almohadillas compresibles alrededor de la abertura para crear contacto con el remolque.
Un refugio de muelle generalmente utiliza cortinas o paneles flexibles que rodean el remolque mientras permiten una mayor variación en las dimensiones del vehículo.
Para la construcción de almacenes de almacenamiento en frío, la elección correcta depende menos de qué nombre de producto suena mejor y más de:
qué tan efectivamente el sistema sella la flota de vehículos real.
Las instalaciones que reciben remolques altamente consistentes pueden usar una configuración de sellado diferente a la de los almacenes de logística de terceros que reciben muchos tamaños de camiones.
El objetivo principal debe ser:
reducir el intercambio de aire no controlado sin interferir con el atraque y la carga seguros del vehículo.
Elegir la puerta industrial adecuada
El siguiente límite térmico es la puerta industrial.
Para aplicaciones de almacén refrigerado, dos características son particularmente importantes:
aislamiento y tiempo de apertura.
Estos requisitos a veces pueden entrar en conflicto.
Una puerta seccional aislada gruesa puede proporcionar una fuerte separación térmica cuando está cerrada.
Una puerta de alta velocidad puede minimizar cuánto tiempo permanece expuesta la abertura durante el tráfico frecuente.
La solución correcta, por lo tanto, depende de cómo opera la bahía de carga.
Cuándo tiene sentido una puerta industrial aislada
Una puerta seccional aislada puede ser adecuada donde:
- el aislamiento térmico es importante;
- los ciclos de carga son moderados;
- la abertura exterior necesita un buen sellado;
- la puerta permanece cerrada durante períodos significativos.
Para los muelles de carga que permanecen sin uso durante largos períodos, reducir la transferencia de calor mientras la puerta está cerrada se vuelve particularmente importante.
Cuándo resultan valiosas las puertas de alta velocidad
Las puertas de alta velocidad son particularmente útiles donde las carretillas elevadoras o los vehículos de manejo de materiales pasan frecuentemente entre zonas de temperatura.
Su principal ventaja no es simplemente abrir más rápido.
Es reducir la cantidad de tiempo que la abertura está expuesta.
Por ejemplo:
Puerta Lentaversus:
Puerta de Alta VelocidadEn operaciones de almacén refrigerado de alta frecuencia, esto puede convertirse en una parte importante del control de infiltración de aire.
El entorno operativo aún debe considerarse cuidadosamente porque las condiciones frías pueden introducir escarcha, condensación y requisitos de calefacción para ciertos componentes de la puerta.

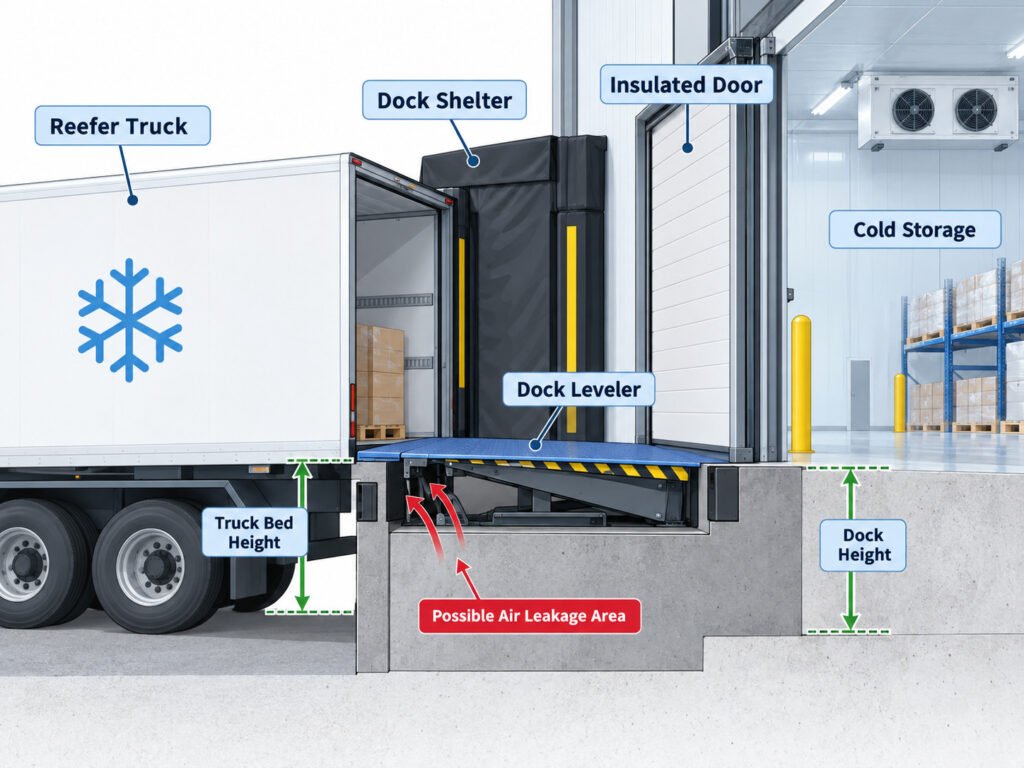

El nivelador de muelle también forma parte del límite térmico
La niveladora de muelle normalmente se discute en términos de:
- capacidad;
- tamaño de la plataforma;
- altura del lecho del camión;
- tráfico de montacargas.
Pero en un muelle de carga refrigerado, también puede influir en el sellado.
ASHRAE aconseja específicamente a los diseñadores de instalaciones refrigeradas evitar huecos debajo de la placa niveladora entre el camión y el muelle.
Esto es importante porque la abertura alrededor o debajo de un nivelador de muelle mal sellado puede crear otra vía de infiltración de aire.
Por lo tanto, seleccionar un nivelador de muelle para almacenamiento en frío requiere considerar ambos aspectos:
manipulación de materiales
y
separación de temperaturas.
Cómo seleccionar un nivelador de muelle para un almacén refrigerado
Comience con la gama de vehículos.
Determine:
- altura mínima del lecho del camión;
- altura máxima del lecho del camión;
- altura del muelle;
- dimensiones del remolque.
Luego confirme la carga de manipulación de materiales:
- peso del montacargas;
- carga máxima;
- frecuencia operativa;
- cargas por rueda;
- especificaciones de AGV cuando corresponda.
La plataforma debe proporcionar una transición adecuada entre el piso del almacén y el remolque mientras soporta la carga operativa prevista.
Para almacenes refrigerados, evalúe también:
- sellado alrededor del foso;
- huecos debajo de la plataforma;
- exposición a la humedad;
- drenaje;
- condiciones de corrosión;
- accesibilidad para mantenimiento.
Por qué el tiempo de apertura de la puerta importa tanto
Una variable de diseño importante es sorprendentemente simple:
¿Cuánto tiempo está realmente expuesta la abertura de carga?
La guía de ASHRAE para instalaciones refrigeradas trata la frecuencia y duración de la apertura de puertas como componentes importantes de la carga de refrigeración del muelle.
Por lo tanto, la eficiencia energética no es solo una cuestión de selección de equipos.
También es una cuestión de secuencia operativa.
Considere este proceso de carga:
Llega el camión.
↓
Se abre la puerta.
↓
El operador prepara el muelle.
↓
Se despliega el nivelador de muelle.
↓
El montacargas comienza la carga.
Es posible que la puerta ya haya estado abierta durante un período considerable antes de que comience el movimiento real de materiales.
Una mejor secuencia puede ser:
Camión correctamente posicionado.
↓
Estado del muelle confirmado.
↓
Se abre la puerta.
↓
Se despliega el nivelador de muelle.
↓
La carga comienza inmediatamente.
↓
El nivelador regresa.
↓
La puerta se cierra.
El objetivo es simple:
no exponer el espacio refrigerado antes de que sea necesario.
Integración de la puerta y el nivelador de muelle
Aquí es donde los equipos de muelle de carga del almacén pueden ir más allá de los productos independientes.
Una puerta industrial y un nivelador de muelle pueden configurarse con lógica de enclavamiento para que las operaciones específicas se realicen en la secuencia correcta.
Por ejemplo:
Camión listo
↓
Puerta abierta
↓
Nivelador de muelle desplegado
↓
Carga permitida
↓
Carga completada
↓
Nivelador de muelle replegado
↓
Puerta cerrada
Según el proyecto, también se pueden utilizar sensores o señales de control para confirmar el estado del equipo.
Esto es especialmente útil en:
- grandes centros de distribución;
- almacenes farmacéuticos;
- almacenes automatizados;
- instalaciones con muchos muelles de carga;
- operaciones de almacenamiento en frío de alta frecuencia.
El propósito no es la automatización por sí misma.
Es reducir el tiempo innecesario con la puerta abierta mientras se mantiene un proceso de carga controlado.
Por qué los muelles refrigerados pueden reducir la carga sobre los congeladores
Algunas instalaciones grandes de almacenamiento en frío utilizan un muelle de carga refrigerado o una zona de preparación con temperatura controlada en lugar de permitir que el congelador se abra directamente hacia las condiciones ambientales exteriores.
El concepto es similar al de una esclusa de aire.
En lugar de:
Exterior 30°C → Congelador -20°C
la transición se convierte en:
Exterior → Muelle refrigerado → Congelador
ASHRAE describe las configuraciones de muelles refrigerados como una forma de reducir la infiltración en las zonas de congelación. Su guía para productos cárnicos estima que, en las condiciones de ejemplo analizadas, un muelle refrigerado puede reducir sustancialmente la carga de infiltración impuesta directamente al congelador.
Esto no significa que cada almacén deba construir un muelle refrigerado.
Deben evaluarse la refrigeración adicional, el costo de construcción y los requisitos de espacio.
Pero para los almacenes de congelación de alto rendimiento, es una opción de diseño importante.
Las cadenas de frío farmacéuticas elevan las exigencias
La eficiencia energética es importante en la logística alimentaria.
Para los productos farmacéuticos, las excursiones de temperatura también pueden amenazar directamente la integridad del producto.
El anuncio de DHL en Singapur de septiembre de 2026 destaca este desafío. El Coldchain Hub previsto por la empresa proporcionará entornos dedicados de manipulación de 2°C–8°C y 15°C–25°C para productos sanitarios sensibles a la temperatura y está diseñado para reducir la exposición durante las transferencias.
El centro farmacéutico existente de DHL en Singapur también utiliza infraestructura con temperatura controlada, incluyendo muelles de carga herméticos y antesalas dedicadas, para apoyar la estabilidad de la temperatura a lo largo del proceso logístico.
Esto proporciona una lección útil más allá de la logística farmacéutica:
La interfaz de carga en sí misma debe considerarse parte de la integridad de la cadena de frío.
Las instalaciones de almacenamiento en frío no pueden depender únicamente de la capacidad de refrigeración dentro del edificio.
La transferencia entre:
camión → muelle → almacén
también necesita ser controlada.
El control de condensación debe diseñarse, no tratarse después
Un error común es tratar la condensación o la escarcha como un problema de mantenimiento después de que el almacén comience a operar.
Debe abordarse durante el diseño.
Los factores clave incluyen:
- fugas de aire;
- humedad;
- diferencias de temperatura;
- tiempo de exposición de la puerta;
- drenaje;
- sellado de puertas;
- frecuencia de tráfico.
Cuando el aire cálido y húmedo entra continuamente en una zona de carga de congeladores, se puede formar hielo repetidamente incluso si los empleados lo retiran.
Eso significa que la causa no es simplemente:
“el suelo necesita limpieza”.”
La causa puede ser una infiltración de humedad no controlada.
La solución a largo plazo puede requerir cambios en:
- el funcionamiento de las puertas;
- el sellado del muelle;
- el flujo de tráfico;
- el control de humedad;
- los procedimientos de carga.
8 verificaciones de diseño para un muelle de carga de almacén frigorífico energéticamente eficiente
Antes de finalizar la construcción de una nave de almacenamiento en frío, los compradores y diseñadores deben verificar la interfaz de carga completa.
| Verificación de diseño | Por qué es importante |
|---|---|
| Dimensiones del camión | Determina la compatibilidad entre refugio y sellado |
| Altura del muelle | Influye en el rango de operación del nivelador de muelle |
| Rango de altura de la cama del camión | Determina el ángulo de la plataforma y la selección del nivelador |
| Aislamiento de la puerta | Reduce la transferencia de calor mientras está cerrada |
| Velocidad de la puerta | Reduce la exposición durante el tráfico frecuente |
| Refugio/sellado de muelle | Reduce las fugas de aire alrededor del camión |
| Sellado del nivelador de muelle | Ayuda a controlar las fugas alrededor del foso/plataforma |
| Secuencia de control | Reduce el tiempo innecesario con la puerta abierta |
Para proyectos de almacenamiento en frío, añadiría tres preguntas más:
¿Cuántos ciclos de carga ocurren cada día?
Veinte movimientos de camiones y doscientos movimientos de camiones requieren estrategias operativas muy diferentes.
¿Cuánto tiempo permanece abierta cada puerta de carga?
La duración con la puerta abierta puede importar tanto como el rendimiento nominal de aislamiento de la puerta.
¿La cámara frigorífica se abre directamente a las condiciones ambientales?
Para diferencias de temperatura elevadas o productos sensibles, una sala de preparación, una antesala o un muelle refrigerado pueden merecer consideración.
Errores comunes de diseño en muelles de carga de almacenes frigoríficos
Error 1: Comprar primero el nivelador de muelle
No se puede seleccionar la plataforma correctamente sin comprender:
- los camiones;
- altura del muelle;
- el foso del edificio;
- la carretilla elevadora;
- el sellado;
- la configuración de la puerta.
Trate el nivelador de muelle como parte de la bahía de carga completa.
Error 2: Ignorar la variación de vehículos
Un refugio de muelle debe funcionar con los remolques reales.
Si los vehículos tienen grandes diferencias de anchura y altura, el sistema de sellado necesita suficiente flexibilidad.
Error 3: Centrarse solo en el aislamiento de la puerta
Una puerta altamente aislada es útil cuando está cerrada.
Pero si los retrasos operativos la dejan abierta durante largos períodos, la infiltración de aire puede seguir siendo sustancial.
Error 4: Dejar huecos alrededor de la zona de carga
Verifique:
- parte superior del remolque;
- laterales del remolque;
- nivelador de muelle;
- foso;
- umbral;
- sellos de puerta.
Incluso las áreas de fuga relativamente pequeñas pueden importar en instalaciones refrigeradas con grandes diferencias de temperatura. ASHRAE señala que las fugas alrededor de las puertas de carga de camiones pueden seguir siendo significativas incluso en muelles bien mantenidos.
Error 5: Tratar la condensación solo como un problema de limpieza
La formación repetida de hielo a menudo indica que la humedad entra en el ambiente frío.
Retirar el hielo sin reducir la infiltración aborda el síntoma en lugar de la causa.
¿Cómo es una zona de carga de almacén frigorífico eficiente?
Un sistema práctico podría verse así:
CAMIÓN REFRIGERADOLa capa de control puede entonces conectar:
Detección de VehículoLa disposición exacta depende de la instalación.
Una cámara fría farmacéutica, un almacén de alimentos congelados y un centro de distribución de productos frescos pueden requerir diferentes temperaturas, patrones de tráfico y configuraciones de equipos.
Cómo evaluar la eficiencia energética antes de comprar equipos
No evalúe los productos solo por especificaciones individuales.
Por ejemplo:
Valor U de la puerta
Capacidad del nivelador de muelle
Dimensiones del refugio
son útiles, pero no le indican cómo funcionará el muelle de carga completo.
En su lugar, evalúe el sistema en torno a tres preguntas.
1. ¿Qué tan bien sella la zona de carga?
Revise las interfaces entre:
Camión + Refugio + Puerta + Nivelador de Muelle
2. ¿Cuánto tiempo permanece abierto el límite térmico?
Revise:
- método de detección;
- velocidad de apertura;
- espera de la carretilla elevadora;
- secuencia de carga;
- retardo de cierre automático.
3. ¿Con qué frecuencia ocurre el ciclo de carga?
Las pequeñas pérdidas térmicas se vuelven significativas cuando se repiten cientos de veces cada día.
Para proyectos grandes, el ingeniero de refrigeración debe calcular la carga real en lugar de confiar en un porcentaje genérico.
Construir una zona de carga de almacén frigorífico integrada con SEPPES
El equipo de carga de almacenamiento en frío funciona mejor cuando los productos individuales se seleccionan en torno al mismo proceso operativo.
SEPPES puede configurar sistemas de muelle de carga utilizando equipos como:
- niveladores de muelle hidráulicos;
- refugios para muelles;
- puertas seccionales industriales;
- rápidas de SEPPES;
- puertas de almacenamiento en frío;
- sistemas de activación y control.
Para aplicaciones de almacenamiento en frío, la etapa de ingeniería debe considerar las dimensiones del camión, la altura del muelle, el tráfico de carretillas elevadoras o AGV, la frecuencia de carga, las condiciones de temperatura y la lógica de control requerida.
Para proyectos que involucran operación automática, la puerta industrial y el nivelador de muelle también pueden evaluarse como parte de una secuencia de carga coordinada en lugar de como equipos completamente independientes.
Al solicitar una solución, proporcione:
- tamaño de la abertura del muelle de carga;
- altura del muelle;
- rango de altura de la plataforma del camión;
- dimensiones del vehículo;
- especificaciones de la carretilla elevadora o AGV;
- capacidad requerida;
- temperatura del almacén;
- condiciones de diseño exteriores;
- frecuencia diaria de carga;
- número de muelles de carga.
Esto permite diseñar el muelle en torno al entorno operativo real.
Preguntas frecuentes
¿Por qué los muelles de carga de almacenes frigoríficos pierden tanta energía?
La razón principal suele ser la infiltración de aire. Abrir una puerta de carga conecta el aire exterior cálido y húmedo con un entorno interior mucho más frío. La frecuencia de apertura de la puerta, la duración, la calidad del sellado y la diferencia de temperatura influyen en la carga de refrigeración resultante.
¿Cómo mejora un refugio de muelle la eficiencia energética del almacenamiento en frío?
Un refugio de muelle ayuda a reducir el espacio abierto entre el camión y el edificio, limitando la entrada de aire exterior no controlado alrededor del remolque. La efectividad depende de las dimensiones del vehículo, la condición del sellado y la instalación correcta.
¿Son útiles las puertas de alta velocidad en almacenes refrigerados?
Sí, particularmente en aplicaciones de alto tráfico. Su rápida apertura y cierre pueden reducir el tiempo de exposición de la puerta y, por lo tanto, ayudar a limitar la infiltración de aire. El Departamento de Energía de los EE. UU. identifica las puertas de acción rápida como una medida de ahorro energético para almacenes refrigerados.
¿Afecta un nivelador de muelle a la eficiencia del almacenamiento en frío?
Puede hacerlo. Además de proporcionar una transición segura entre el almacén y el camión, las brechas alrededor o debajo del nivelador de muelle pueden crear vías para la infiltración de aire. ASHRAE recomienda prestar atención a las brechas debajo de las placas niveladoras en el diseño de muelles refrigerados.
¿Qué rangos de temperatura son comunes en las instalaciones farmacéuticas de cadena de frío?
Los requisitos dependen del producto. Los materiales actuales de logística sanitaria de DHL identifican rangos comunes que incluyen refrigerado 2°C–8°C y temperatura ambiente controlada 15°C–25°C, con algunos productos sanitarios que requieren entornos congelados, ultracongelados o criogénicos.
¿Debería cada almacén congelador tener un muelle de carga refrigerado?
No. Depende del rendimiento, el clima, la diferencia de temperatura, la sensibilidad del producto y la economía del proyecto. Las instalaciones de alto volumen pueden beneficiarse de un muelle refrigerado o un área de preparación con temperatura controlada, pero la carga de refrigeración real y la inversión deben ser evaluadas por el ingeniero del proyecto.
