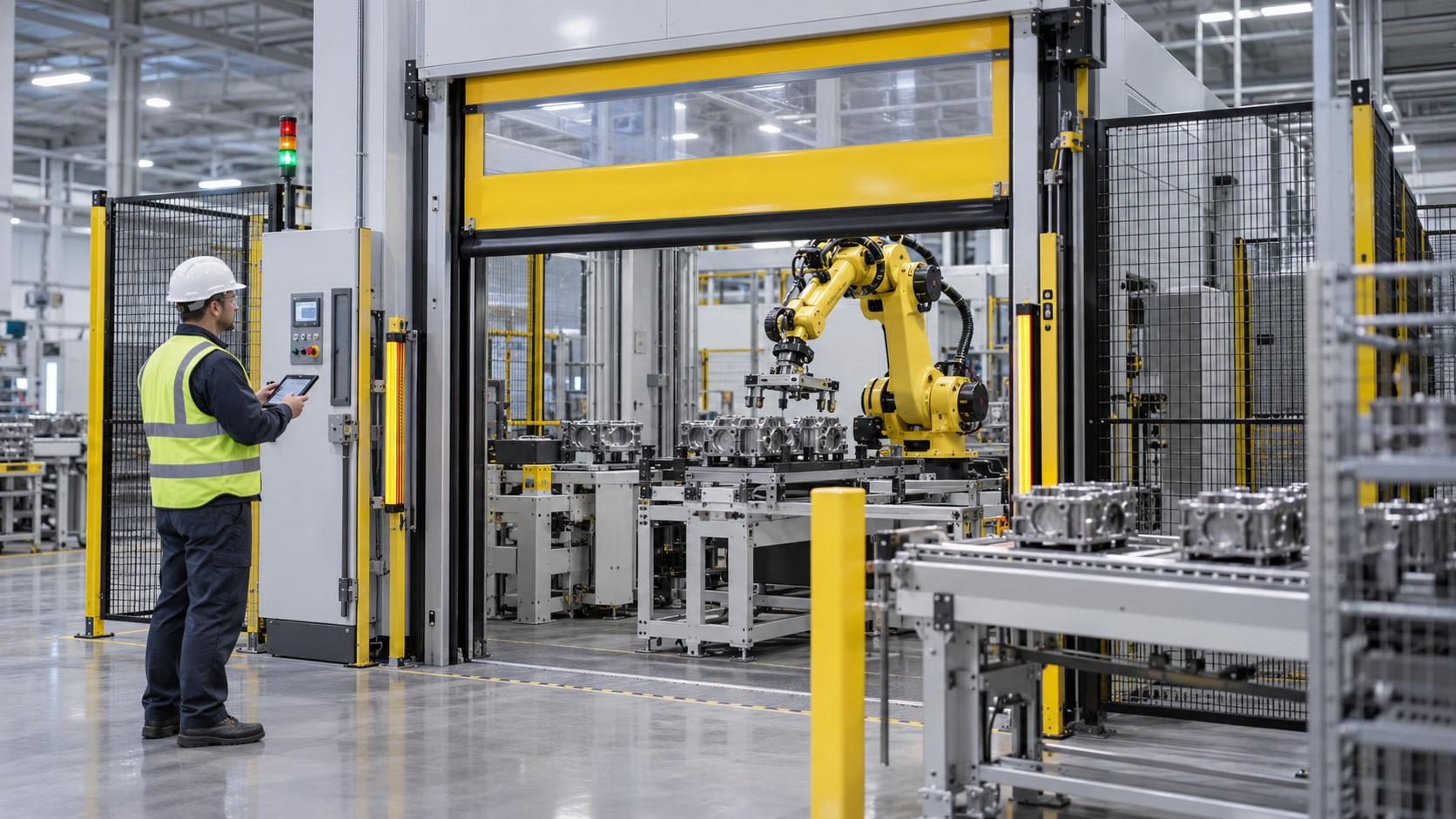

أنظمة الحماية الآلية لخطوط الإنتاج الآلية

أنظمة الحماية الآلية ضرورية للتحكم في الوصول إلى المناطق الخطرة في خطوط الإنتاج الآلية. ومع إدخال المصانع للروبوتات الصناعية والسيور الناقلة ومعدات التجميع الآلية وأنظمة مناولة المواد، يجب على المهندسين ضمان حماية الأفراد من الحركات الخطرة للآلات.

أحد المكونات المهمة لنظام الحماية الآلي هو بوابة السلامة الآلية. عند دمجها مع الحماية الثابتة وأقفال الأمان المتشابكة المناسبة وعناصر التحكم المتعلقة بالسلامة المُتحقق منها، يمكن لأبواب السلامة الآلية دعم الوصول المُتحكم فيه والنقل الآلي للمواد.

ومع ذلك، فإن الباب الصناعي عالي السرعة ليس تلقائيًا حماية مصنّفة للسلامة لخلية الروبوت. يجب تصميم نظام الحماية الكامل وفقًا لتقييم مخاطر الآلة.

يشرح هذا الدليل كيفية عمل أنظمة الحماية الآلية، والمتطلبات السبعة الأساسية لأبواب السلامة في خلايا الروبوتات، وتكامل وحدة التحكم المنطقية القابلة للبرمجة للسلامة، وقفل الحماية، والتطبيقات الصناعية، والمعايير ذات الصلة، ومعايير الاختيار الهندسي.

ما هي أنظمة الحماية الآلية؟

A نظام الحماية الآلية هي مزيج من الحواجز المادية والأجهزة الوقائية وعناصر التحكم في الوصول والتدابير المتعلقة بالسلامة المستخدمة لتقليل التعرض للآلات الخطرة.

اعتمادًا على التطبيق، قد تشمل الحماية:

• السياجات الثابتة للسلامة
• أبواب السلامة الآلية
• بوابات الوصول المتشابكة
• ستائر ضوئية للسلامة
• ماسحات السلامة بالليزر
• أجهزة قفل الحماية
• مرحلات الأمان ووحدات التحكم المنطقي القابلة للبرمجة الخاصة بالسلامة
• أنظمة الإيقاف الطارئ
• تدابير منع إعادة التشغيل
• إجراءات عزل الطاقة الخطرة

في الآلات التقليدية، قد توفر الحواجز الثابتة حماية مناسبة عندما يكون وصول الأفراد نادرًا.

في خطوط الإنتاج الآلية، ومع ذلك، قد تحتاج السيور الناقلة والروبوتات الصناعية والمنصات النقالة ومعدات مناولة المواد إلى المرور عبر حدود الحماية بشكل متكرر.

يمكن لأبواب السلامة الخاصة بالآلات توفير فتحات خاضعة للتحكم مع دعم متطلبات الإنتاج الآلي.

لماذا تُعد الحماية الآلية مهمة في خلايا الروبوتات

تُعد الحماية الآلية ذات أهمية خاصة في المنشآت التي تعمل فيها الروبوتات الصناعية بالقرب من الأفراد وأنظمة السيور الناقلة والمعدات المتحركة.

قد تشمل المخاطر النموذجية ما يلي:

• حركة الروبوت غير المتوقعة
• السحق أو الانحشار بين المعدات
• السيور الناقلة وأجهزة النقل المتحركة
• عمليات اللحام
• الآلات الدوارة
• حركة المنصات النقالة الآلية
• التشغيل غير المتوقع بعد التوقف

يجب أن يراعي نظام الحماية أنماط تشغيل الآلة ومتطلبات وصول الأفراد وخصائص التوقف وسوء الاستخدام المتوقع.

الهدف ليس مجرد تركيب حاجز مادي. بل يتمثل في إنشاء بيئة إنتاج خاضعة للتحكم تُدار فيها حركة المواد ووصول الأفراد وفقًا لوظائف الحماية المطلوبة.

ما الدور الذي تؤديه بوابة السلامة الآلية؟

A بوابة السلامة الآلية يوفر حاجزًا متحركًا عند فتحة وصول أو نقل مواد داخل منطقة آلة محمية.

تشمل التطبيقات النموذجية:

• خلايا اللحام الروبوتية
• محطات التجميع الآلية
• فتحات نقل السيور الناقلة
• أنظمة التحميل على المنصات النقالة بالروبوتات
• مناطق التحميل والتفريغ في آلات التحكم الرقمي بالحاسوب
• خطوط التعبئة والتغليف الآلية

وفقًا لتقييم المخاطر، قد يحتاج الباب إلى منع الوصول أثناء الحركة الخطرة، أو التفاعل مع أقفال الأمان البينية ذات الصلة بالسلامة، أو البقاء مغلقًا حتى تصل الآلات إلى حالة آمنة.

لا ينبغي تلقائيًا اعتبار إشارة فتح الباب أو إغلاقه العادية المستخدمة في الأتمتة دليلًا على سلامة الأفراد.

باب السلامة الآلي مقابل السياج مقابل ستارة الضوء

توفر طرق الحماية المختلفة أشكالًا مختلفة من الحماية.

يعتمد ترتيب الحماية الصحيح على الخطر والوصول المطلوب ووقت التوقف وبيئة التشغيل ومعايير السلامة المعمول بها.

سبعة متطلبات أساسية لأبواب السلامة في خلايا الروبوتات

عند تحديد مواصفات أبواب السلامة الخاصة بخلايا الروبوتات, ، ينبغي للمهندسين تقييم وظيفة الحماية الكاملة بدلًا من اختيار الباب بناءً على سرعة التشغيل فقط.

1. تقييم المخاطر وتحديد الأخطار

يجب على متكامل الآلات تحديد المخاطر المتوقعة المرتبطة بحركة الروبوت والأدوات ومناولة المواد والوصول للصيانة والتشغيل غير المتوقع.

تشمل الأسئلة المهمة ما يلي:

• هل يمكن لشخص دخول المنطقة الخطرة؟
• هل يمكن لشخص البقاء داخل الخلية دون اكتشافه؟
• ما الحركات الخطرة التي تحدث خلف الباب؟
• هل يمكن للمعدات التوقف قبل وصول الشخص إلى الخطر؟
• هل يتطلب التطبيق قفلًا وقائيًا؟

يجب استخلاص وظائف السلامة المطلوبة من تقييم المخاطر الموثّق.

2. وقت توقف الآلة والوصول الآمن

قد تستمر الآلة في الحركة بعد تلقي أمر التوقف.

على سبيل المثال، قد تتطلب أذرع الروبوت والمعدات الدوارة والأدوات المتحركة فترة زمنية قابلة للقياس للوصول إلى حالة آمنة.

يجب تنسيق الوصول عبر الأبواب مع أداء التوقف الفعلي للآلات.

إذا كان من الممكن الوصول إلى الحركة الخطرة قبل توقفها، فقد يُطلب قفل واقٍ مناسب أو ترتيب وقائي بديل.

يجب قياس وقت التوقف والتحقق منه في ظروف التشغيل ذات الصلة.

3. أقفال الأمان المتشابكة وقفل الحماية

صُمم القفل البيني Safety Interlock لربط حالة الواقي الوقائي بوظائف الآلة المتعلقة بالسلامة.

اعتمادًا على التصميم، قد يؤدي فتح واقٍ مزوّد بقفل بيني إلى بدء توقف وقائي أو منع بدء الحركة الخطرة.

قفل الواقي Guard Locking هو اعتبار منفصل. قد يكون مطلوبًا عندما يجب استمرار منع الوصول حتى تتوقف الحركة الخطرة أو تتحقق حالة آمنة أخرى.

يجب على المهندسين مراعاة ما يلي:

• مدى ملاءمة جهاز القفل البيني
• متطلبات قفل الواقي
• مراقبة موضع الواقي
• الحماية من التجاوز المتوقع
• كشف الأعطال
• أحكام التحرير في حالات الطوارئ والهروب حيثما كان مطلوبًا

للحصول على إرشادات فنية، راجع ISO 14119 — أجهزة القفل البيني المرتبطة بالواقيات .

4. تكامل وحدة التحكم المنطقي القابلة للبرمجة للسلامة ونظام التحكم

لا يؤدي PLC العادي وPLC السلامة بالضرورة الوظائف نفسها.

قد يدير PLC التقليدي أوامر الإنتاج العادية، مثل طلب فتح باب لنقل على ناقل.

أما الوظائف المتعلقة بالسلامة فيجب تنفيذها باستخدام بنية تحكم مناسبة تتسم بالموثوقية وأداء التشخيص المطلوبين.

اعتمادًا على التطبيق، قد يشمل ذلك PLC سلامة أو مرحّل سلامة أو قفلًا بينيًا مصنّفًا للسلامة أو مكونات أخرى معتمدة.

يوفر ISO 13849-1:2023 المتطلبات والإرشادات لتصميم الأجزاء المتعلقة بالسلامة في أنظمة التحكم.

المرجع: ISO 13849-1:2023 .

5. أبعاد الباب والإنشاء وتكرار التشغيل

يجب أن يراعي اختيار الباب فتحة النقل الفعلية ومتطلبات الإنتاج.

تشمل المعلومات المهمة ما يلي:

• عرض وارتفاع الفتح الصافي
• أكبر أبعاد للمنتج أو المنصة النقالة
• ترتيب النقل عبر الناقل أو الروبوت
• تكرار الفتح المطلوب
• خلوص التركيب المتاح
• **الظروف البيئية**
• بناء الحاجز المطلوب
• متطلبات الرؤية والفحص

قد تساعد الأبواب عالية السرعة في الحفاظ على تدفق الإنتاج، لكن سرعة الفتح وحدها لا تثبت وجود وظيفة وقائية.

6. الكشف عن الوجود ومنع إعادة التشغيل

يجب أن يراعي نظام حماية خلية الروبوت ما إذا كان يمكن أن يبقى أفراد داخل المنطقة الخطرة بعد إغلاق الباب.

قد يكون كشف الوجود والحماية من الأشخاص المحتجزين وتحديد موضع إعادة الضبط ومنع إعادة التشغيل غير المتوقعة ضروريًا اعتمادًا على تقييم المخاطر.

على سبيل المثال، قد يكون شخص محجوبًا بمنصة نقالة كبيرة أو تثبيتات داخل الخلية.

لا ينبغي اعتبار مستشعر كهروضوئي تقليدي مخصص لكشف المنتجات المارة عبر مدخل الباب تلقائيًا مناسبًا لحماية الأفراد.

7. التحقق من السلامة والصيانة

قبل أن تدخل خلية الروبوت في الإنتاج العادي، يجب اختبار وظائف الحماية الخاصة بها وتوثيقها.

قد يشمل التحقق من الصحة ما يلي:

• تشغيل القفل البيني للسلامة
• سلوك قفل الواقي
• أداء توقف الآلة
• الاستجابة عند انقطاع الطاقة
• وظائف التوقف في حالات الطوارئ
• كشف الأعطال والاستجابة لها
• تشغيل إعادة الضبط اليدوي
• منع إعادة التشغيل غير المتوقعة
• فحوصات الصيانة المطلوبة

ينبغي أن تُنتج عملية القبول نتائج موثّقة بدلاً من الاعتماد على ادعاءات سلامة غير مُتحقَّق منها.

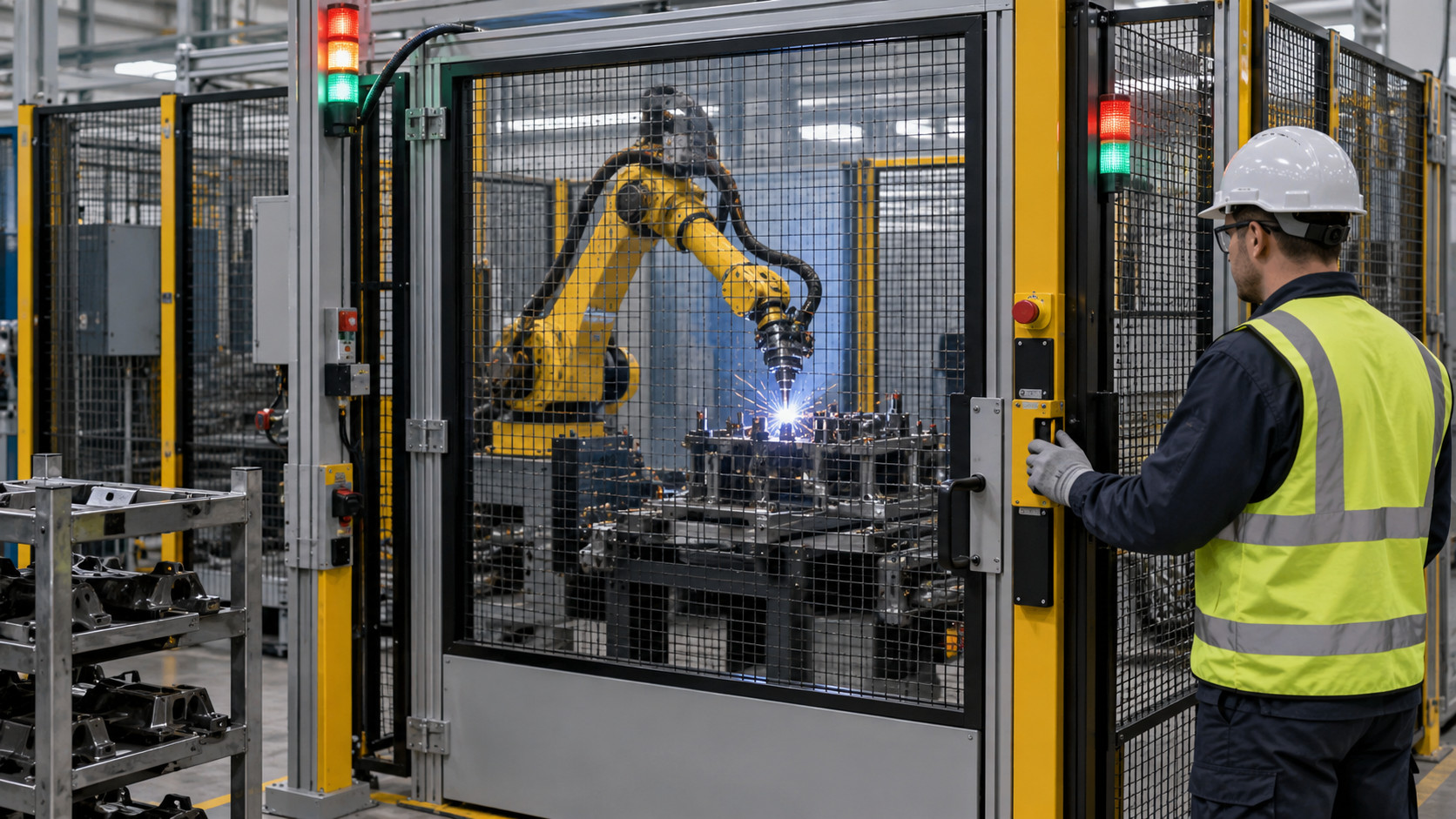

كيف يعمل القفل البيني الآمن مع بوابة الحماية الآلية؟

يساعد القفل البيني الآمن على تنسيق الوصول عبر باب حماية مع التشغيل المرتبط بالسلامة للآلات الصناعية.

يعتمد منطق التحكم الفعلي على تقييم مخاطر الآلة، وخصائص توقف المعدات، ووظائف الحماية المطلوبة.

تسلسل التحكم في باب السلامة لخلية الروبوت

يوضح المثال التالي كيف يمكن تنسيق باب سلامة خلية الروبوت مع عملية الإنتاج.

1. يتلقى نظام الإنتاج طلب نقل مواد أو طلب وصول.
2. يفرض نظام التحكم المرتبط بالسلامة حالة التوقف أو التشغيل الآمن المطلوبة.
3. حيثما لزم الأمر، يمنع قفل الحاجز الوصول حتى يتوقف الحركة الخطرة.
4. يُفتح الباب عندما تسمح شروط التحكم المُتحقَّق منها بذلك.
5. يتم نقل المواد في ظل الترتيب الوقائي المطلوب.
6. يُغلق الباب ويتم التحقق من حالة الإغلاق أو القفل ذات الصلة.
7. يتم تقييم اكتشاف الوجود المطلوب، وإعادة الضبط اليدوي، وأقفال إعادة التشغيل البينية.
8. فقط أمر إعادة التشغيل المصرّح به يسمح للآلات بالعودة إلى التشغيل.

الحماية الآلية لخلايا الروبوتات

يمكن للروبوتات الصناعية أن تعمل عبر أظرفة تشغيل كبيرة بسرعات عالية.

ينبغي أن تراعي حماية الآلة حركات الروبوت المتوقعة، والأدوات، وقطع العمل، والتثبيتات، وأنظمة نقل المواد، ووصول الأفراد.

تتناول ISO 10218-1:2025 وISO 10218-2:2025 متطلبات السلامة للروبوتات الصناعية وتطبيقات الروبوتات الصناعية، بما في ذلك خلايا الروبوت.

الجزء الثاني ذو صلة خاصة بمصنّعي الآلات والمتكاملين الذين يصممون تطبيقات روبوت كاملة.

المرجع: ISO 10218-2:2025 — تطبيقات الروبوتات الصناعية وخلايا الروبوت .

أين تُستخدم أبواب السلامة الآلية؟

1. خلايا اللحام الروبوتية

قد تتطلب خلايا اللحام الروبوتية نقلاً مُتحكَّماً فيه للمواد مع منع تعرض الأفراد لحركة الروبوت الخطرة والمخاطر المرتبطة باللحام.

يمكن أن يشكّل باب سلامة الآلة المناسب جزءاً من الحدود الوقائية المادية.

ومع ذلك، قد تتطلب رشاشات اللحام والإشعاع والأبخرة وغيرها من مخاطر العمليات تدابير وقائية إضافية.

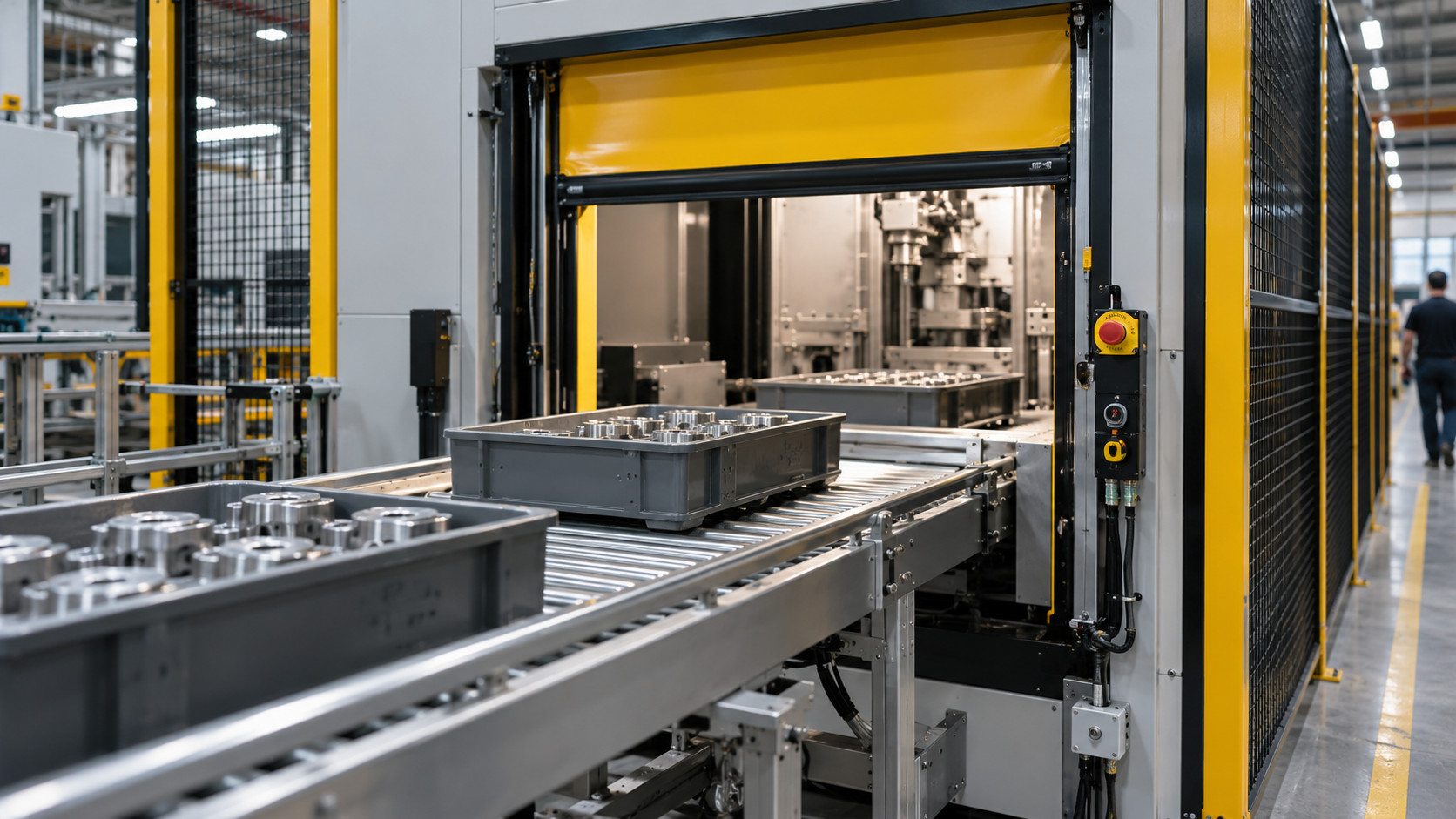

2. خطوط الإنتاج بالناقلات

غالباً ما تمرّ الناقلات عبر محطات العمل الروبوتية أو مناطق التصنيع المغلقة.

قد يساعد باب سلامة الآلة في التحكم في فتحة النقل بين مراحل الإنتاج.

يجب تنسيق تسلسل تشغيل الباب مع الناقل، ووحدة التحكم في الآلة، ووظائف السلامة المطلوبة.

3. خلايا التجميع الآلي

قد تجمع خطوط التجميع الآلية بين الروبوتات والتثبيتات والناقلات والمكابس وأنظمة الفحص.

تساعد الحماية المناسبة في فصل مناطق الآلات الخطرة عن العمليات المحيطة.

4. مناطق التصنيع الآلي بالتحكم الرقمي والمناطق الآلية

يمكن استخدام أبواب حماية الآلات حول مراكز التشغيل الآلي، وأنظمة التحميل الروبوتية، والمعدات التي تحتوي على أدوات متحركة.

يجب أن يراعي بناء الباب أيضاً أي مخاطر احتواء خاصة بالعملية.

5. خطوط التعبئة والتغليف والتكديس

قد تتطلب أنظمة التعبئة والتغليف والتكديس الآلية نقلاً متكرراً للكراتين والسلع التامة الصنع والمنصات.

قد يدعم حاجز سريع الحركة تدفق المواد عند دمجه مع استراتيجية حماية مناسبة.

معايير الحماية الآلية والتحديثات التنظيمية لعام 2026

ISO 10218-2:2025 — تكامل خلايا الروبوتات

نُشرت في 2025، وتتناول ISO 10218-2:2025 سلامة تطبيقات الروبوتات الصناعية وخلايا الروبوت.

بالنسبة لشراء المعدات، فإن الأثر العملي هو أنه ينبغي ربط مواصفات أبواب السلامة بتقييم مخاطر خلية الروبوت الكامل.

يجب على مورّد الباب ومصنّع الآلة ومتكامل النظام تحديد مسؤولياتهم التقنية كلٌّ على حدة بوضوح.

ANSI/A3 R15.06-2025 — الولايات المتحدة

يتضمن معيار السلامة الأمريكي للروبوتات لعام 2025 متطلبات سلامة محدّثة للروبوتات الصناعية وخلايا الروبوت.

بالنسبة لمشاريع التصنيع في الولايات المتحدة، ينبغي للمشترين مناقشة المعيار المعمول به، وتقييم مخاطر الآلة، ووظائف السلامة، ومسؤوليات التحقق مع متكامل خلية الروبوت.

المرجع: ANSI/A3 R15.06-2025 .

لائحة الآلات في الاتحاد الأوروبي

ينطبق اللائحة (EU) 2023/1230 بشأن الآلات عموماً اعتباراً من 20 يناير 2027.

بالنسبة لمشاريع الآلات التي يجري تصميمها في 2026، ينبغي للمصنّعين والمتكاملين الذين يورّدون المعدات إلى السوق الأوروبية مراجعة فترة الانتقال ومتطلبات المطابقة المعمول بها.

لا يُنشئ باب السلامة وحده الامتثال التنظيمي لخلية روبوت كاملة.

المرجع الرسمي: اللائحة (EU) 2023/1230 .

لماذا لا تزال الحماية المادية الآلية مهمة

حتى مع تقدّم أجهزة الاستشعار والرؤية الآلية والأتمتة الصناعية، تظل الحماية المادية مهمة للعديد من التطبيقات الصناعية الخطرة.

في إعلان إنفاذ بتاريخ 26 فبراير 2026، وصفت OSHA حادثة آلات مميتة شملت حماية غير كافية للآلات وضوابط غير مناسبة للطاقة الخطرة في شركة لتصنيع المنتجات الخرسانية.

لا تُثبت الحادثة أن باب سلامة معيناً كان سيمنع الإصابة. لكنها تعزز أهمية تقييم المخاطر، وتقييد الوصول، والحماية، وعزل الطاقة الخطرة.

المرجع: OSHA — إعلان إنفاذ بتاريخ 26 فبراير 2026 .

مواصفات الحماية الآلية وقائمة التحقق من القبول

عند طلب باب سلامة لخلية روبوت، ينبغي للمهندسين تقديم المعلومات التقنية التالية.

أخطاء شائعة في تصميم الحماية لخلايا الروبوتات

استخدام باب سريع قياسي كحماية مصنّفة للسلامة

القدرة على الفتح والإغلاق السريع لا تُثبت تلقائيًا أداء السلامة الوقائية.

الخلط بين إشارات وحدة التحكم المنطقي العادية ووظائف السلامة

مدخل حالة وحدة تحكم منطقية قابلة للبرمجة (PLC) العادية لا يوفر بالضرورة الموثوقية المطلوبة لحماية الأفراد.

تجاهل وقت توقف الآلة

قد تستمر الحركة الخطِرة بعد أمر التوقف. يجب أن تعكس شروط الوصول أداء التوقف الفعلي.

الإخفاق في منع إعادة التشغيل غير المتوقعة

لا ينبغي لخلية الروبوت أن تعيد التشغيل بشكل غير متوقع عندما قد يبقى شخص داخل المنطقة الخطِرة.

تجاهل متطلبات قفل الحماية

عندما تستمر الحركة الخطِرة، قد يكون من الضروري ترتيب قفل واقٍ مناسب.

تخطي التحقق

يجب دعم التركيب الصحيح بالاختبارات الوظيفية المطلوبة ووثائق السلامة.

افتراض أن الشهادة تغطي خلية الروبوت بأكملها

شهادة المكوّن لا تُثبت تلقائيًا امتثال تركيب الآلة المكتمل.

الأسئلة الشائعة حول أنظمة الحماية الآلية

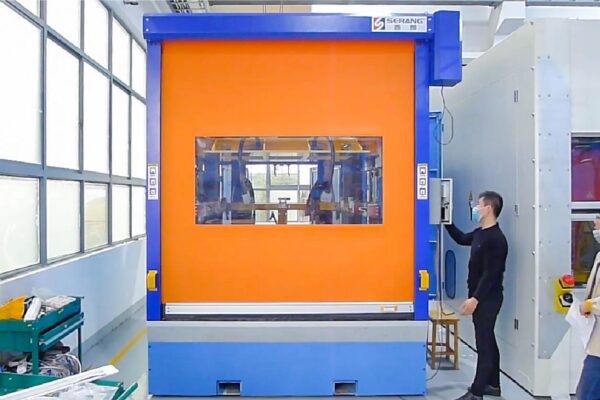

أبواب الحماية الآلية من SEPPES والحلول ذات الصلة

توفر SEPPES أبواب حماية صناعية قابلة للتخصيص للآلات لتطبيقات الأتمتة والمعدات الصناعية وإنتاج المصانع.

يمكن مراجعة تكوينات الأبواب وفقًا لأبعاد الفتحة الصافية وتكرار التشغيل ومتطلبات نقل المواد ومساحة التركيب وواجهات الأتمتة.

يظل مُصنّع الآلة أو المُدمج مسؤولًا عن تحديد والتحقق من بنية حماية خلية الروبوت الكاملة.

استكشف الموارد التالية:

• باب حماية الآلات من SEPPES
• دليل تكامل وحدة التحكم المنطقية القابلة للبرمجة (PLC) مع ناقل الباب عالي السرعة
• حلول الأبواب الصناعية عالية السرعة

المراجع الفنية

• ISO 10218-2:2025 — تطبيقات الروبوتات الصناعية وخلايا الروبوت
• ISO 14119 — أجهزة القفل البيني المرتبطة بالواقيات
• ISO 13849-1:2023 — الأجزاء المتعلقة بالسلامة من أنظمة التحكم
• ANSI/A3 R15.06-2025
• اللائحة (EU) 2023/1230 — لائحة الآلات
• OSHA — إعلان إنفاذ حماية الآلات بتاريخ 26 فبراير 2026
• الاتحاد الدولي للروبوتات

إخلاء مسؤولية تقني: تقدم هذه المقالة إرشادات هندسية عامة. تعتمد متطلبات حماية الآلات على التطبيق المحدد والمعايير المعمول بها وتقييم المخاطر ووظائف السلامة المُتحقق منها. لا ينبغي وصف المعدات بأنها معتمدة للسلامة لخلية روبوت معينة دون أدلة مناسبة.
