ピット式ドックレベラーの設置は、承認されたメーカー図面に従わなければなりません。ピットの長さ、幅、深さ、埋め込み縁石アングル、配管位置、排水、バンパー位置、および完成床高さを確認します。.
ドックレベラーコンクリートピット設置の場合、機器到着前にピットが正方形で、水平で、乾燥しており、清潔で、構造的に準備が整っていることを確認します。.
ドックレベラーの設置寸法は、定格容量、プラットフォームサイズ、リップ長さ、および動作範囲に依存します。SEPPESは、ドック高さ、トレーラーベッド範囲、フォークリフト運転重量、交通頻度、および電圧を確認した後、プロジェクト固有のドックレベラー設置図面を作成します。.
この技術調整により、油圧ドックレベラーの設置が簡素化され、納品後の土木工事変更のリスクが低減します。.
エッジ・オブ・ドックレベラーの設置はドック面に直接取り付けられ、異なる施工要件があります。ドックプレートの設置は通常、可搬式プレートに関するものです。どちらの製品もピットレベラーとして扱うと、深刻なドックレベラー設置エラーが発生する可能性があります。.
ドックレベラー設置プロセス
機器を点検し、作業エリアを安全に確保します
設置エリアを安全に確保し、承認されたドックレベラー設置指示書に従ってすべての部品を確認します。フレーム、プラットフォーム、リップ、シリンダー、油圧ホース、パワーパック、制御ボックス、メンテナンスサポート、およびファスナーに輸送中の損傷がないか点検します。.
コンクリートピットを確認します
ドックレベラー設置ピットを調査します。対角線、深さ、縁石アングルの真直度、床レベル、配管アクセス、排水、および背面クリアランスを記録します。.
コンクリートにひび割れがある場合、寸法が許容公差を超えている場合、またはピット内に滞留水がある場合は、ドックレベラーの設置を中止します。.

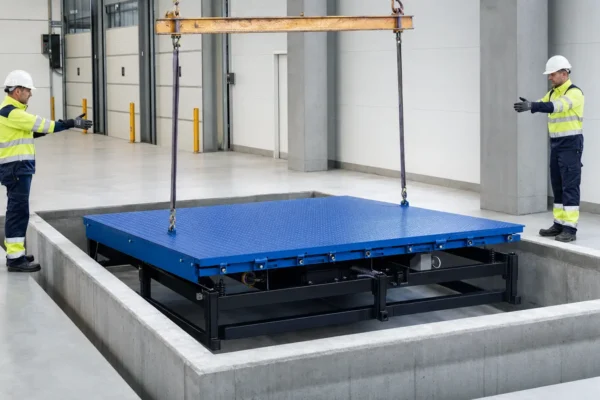

フレームを配置し固定します
指定された吊り上げポイントからのみ機器を持ち上げ、プラットフォームを完成したドック床に合わせます。ドックレベラー設置中は、すべての人員を吊り荷から遠ざけます。.
メーカー指定の順序でフレームを溶接またはアンカー固定します。不適切な固定や不均一な溶接はフレームを歪め、プラットフォームの動きに影響を与える可能性があります。.
構造支持を完了します
シム調整、背面支持、側面クリアランス、バンパー位置合わせ、および周囲のコンクリート補修を完了します。ドックレベラー設置中の構造支持が不十分だと、フォークリフトの衝撃がフレームやコンクリートピット縁に伝わる可能性があります。.
ガードとアクセサリーを設置します
トゥガード、ウェザーシール、制御ステーション、メンテナンスサポート、通信システム、および選択されたアクセサリーを設置します。.
エッジ・オブ・ドックレベラー設置の場合、最終固定前にドック面支持、アプローチ角度、ドックエッジ状態、およびバンパー突出量を確認します。.
ドックレベラー設置の電気および油圧接続
油圧ドックレベラーの設置には、指定された電圧、相数、周波数、遮断器、接地、および制御配線が必要です。.
資格のある地元の電気技師が、提供された配線図および該当する地域の電気規定に従って、ドックレベラーの電気設置を完了する必要があります。電気ケーブルと油圧ホースを挟み込みポイント、鋭利なエッジ、および可動部品から遠ざけます。.
ドックレベラー設置に通電する前に、ホース継手、油圧オイル、シリンダーピン、およびパワーパックの取り付けを点検します。加圧された油圧漏れを手で確認しないでください。.
電気的、機械的、または油圧的エネルギーが作業者に危険を及ぼす可能性がある場合は常に、ロックアウト/タグアウト手順を適用します。.
OSHA危険エネルギー制御ガイダンス：
ドックレベラー設置の試運転と安全確認
試運転により、完了したドックレベラー設置が機能する荷役システムに変わります。.
車両通行なしでプラットフォームを動作させます。プラットフォームの上昇、リップの延長、制御された下降、フロート範囲、ドック復帰位置、緊急停止、メンテナンスサポート、および油圧ホースのクリアランスを確認します。.
対象となるトレーラーベッド範囲全体でドックレベラー設置をテストし、適切なリップ接触を確認します。ドックバンパー、ホイールチョックまたは車両拘束装置、通信ライト、標識、ガード、および歩行者用制御を確認します。.
OSHA 1910.26は、ドックボードの容量、固定、取り扱い、および移動に関する安全要件を規定しています：
https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.26
MHIは、ドックレベリング装置に関するANSI MH30.1-2022の情報も提供しています：
https://www.mhi.org/lodem/specifications
ドックレベラー設置のテスト結果、機器設定、オペレーター訓練、および最終引渡しを記録します。すべてのエネルギー源が遮断され、メンテナンスサポートが適切に係合されていない限り、ピット内に入ったり、プラットフォームの下で作業したりしないでください。.
よくあるドックレベラー設置の誤り
よくあるドックレベラー設置エラーには、古い図面の使用、トレーラー高さの確認漏れ、電気配管の省略、支持されていないシムの設置、誤った順序での溶接、バンパーの位置ずれ、油圧ホースの挟み込み、および動作テストの省略が含まれます。.
別のドックレベラー設置の失敗は、パレット重量のみに基づいて容量を選択することです。容量計算には、フォークリフト運転重量、アタッチメント、動的衝撃、荷重分布、および日々の交通頻度を含める必要があります。.
機械式ドックレベラーの設置詳細を油圧モデルに流用したり、ピットレベラーの指示をドックプレート設置に適用したりしないでください。資格のある地元の専門家が、承認されたドックレベラー設置図面に従わなければなりません。.
ドックレベラー設置チェックリスト
ドックレベラー設置前
承認された図面、ピット寸法、コンクリート状態、ドック高さ、トレーラーベッド範囲、定格容量、プラットフォームサイズ、リップ長さ、電圧、配管、排水、バンパー、吊り上げアクセス、および現場安全対策を確認します。.
ドックレベラー設置中
プラットフォームの位置合わせ、構造支持、シム、溶接またはアンカー、油圧接続、電気配線、安全ガード、および制御設定を文書化します。.
ドックレベラー設置後
動作サイクル、トレーラーインターフェーステスト、安全装置チェック、オペレーター訓練、保守指示、および最終承認を完了します。.

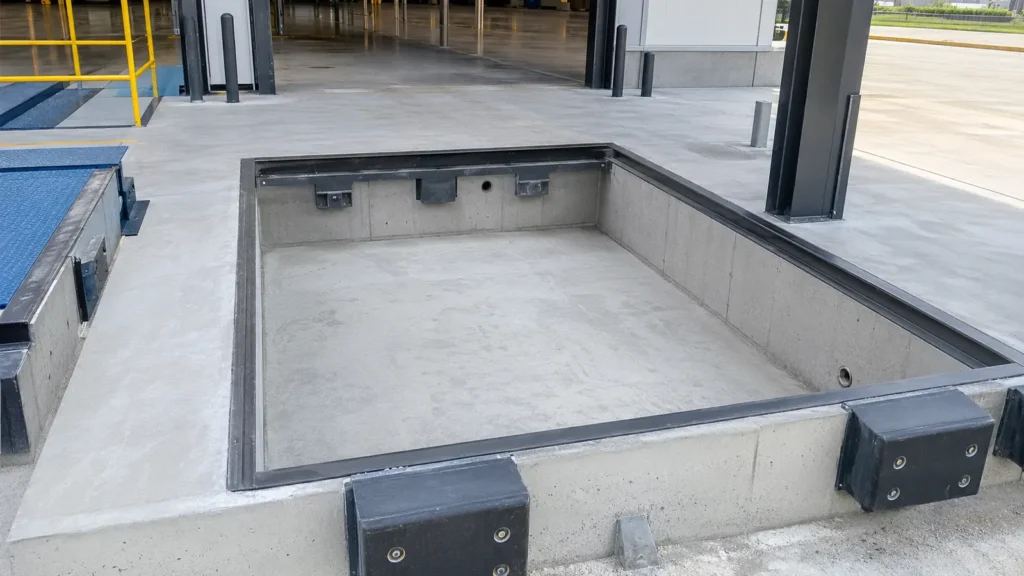

推奨画像代替テキスト：ドックレベラー設置コンクリートピット寸法と埋め込み縁石アングル

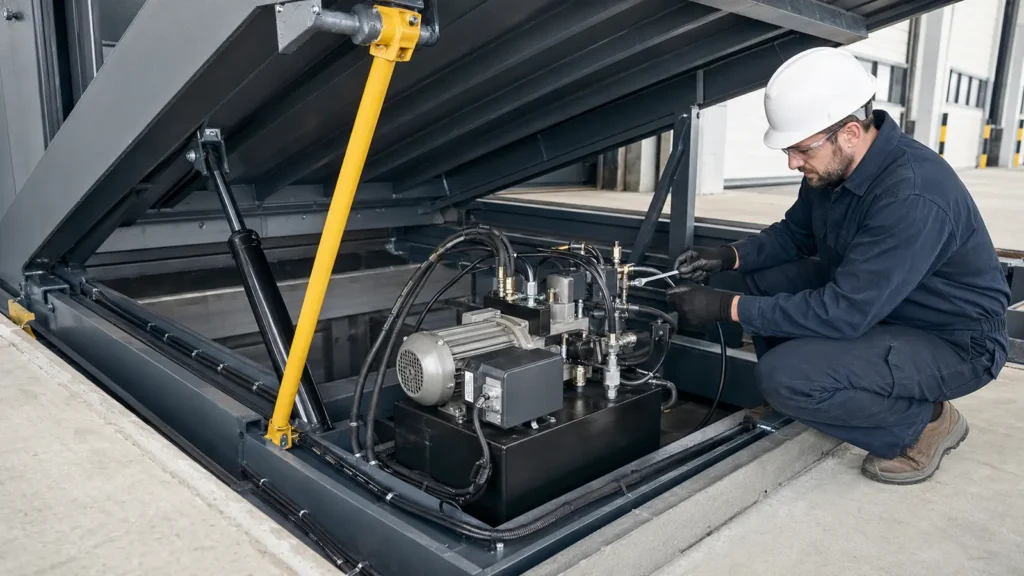

推奨画像代替テキスト：ドックレベラー設置電気および油圧接続図
推奨画像代替テキスト：ドックプレート設置位置合わせ
ドックレベラー設置に関するFAQ
ドックレベラー設置の準備はどのように行いますか？
ピット寸法、ドック高さ、トレーラーベッド範囲、フォークリフト運転重量、日々のサイクル数、電圧、現場写真、および施工図面を提供してください。SEPPESはこの情報を使用して、ドックレベラー設置提案書を作成します。.
ドックレベラー設置の準備はどのように行いますか？
ピット寸法、ドック高さ、トレーラーベッド範囲、フォークリフト運転重量、日々のサイクル数、電圧、現場写真、および施工図面を提供してください。SEPPESはこの情報を使用して、ドックレベラー設置提案書を作成します。.
ドックレベラー設置の準備はどのように行いますか？
ドックレベラー設置の準備はどのように行いますか？
ピット寸法、ドック高さ、トレーラーベッド範囲、フォークリフト運転重量、日々のサイクル数、電圧、現場写真、および施工図面を提供してください。SEPPESはこの情報を使用して、ドックレベラー設置提案書を作成します。.
ドックレベラーの設置費用はいくらですか？
SEPPES油圧ドックレベラーの製品ページをご覧ください：
https://workshopdoor.com/products/loading-dock-equipment/hydraulic-dock-leveler/
SEPPESドック荷役装置の全製品群をご覧ください：
https://workshopdoor.com/products/loading-dock-equipment/
ドック寸法、ピット図面、トレーラー高さ、フォークリフトデータ、電圧、および必要数量を提出すると、プロジェクト固有のドックレベラー設置図面と機器提案書を受け取ることができます。.
SEPPESは機器の文書と技術調整を提供します。現場設置は、該当する建築および電気規定に従って、資格のある地元の専門家が完了する必要があります。.
