適切なドックレベラーの容量を選ぶことは、定格トン数と貨物の重量を単純に一致させるほど簡単ではない。荷役ドックレベラーは、フォークリフト、輸送される荷物、およびフォークリフトがプラットフォーム上を移動する際に生じる力を支える。.
これは、合計6トンの荷重が自動的に6トンのドックレベラーが正しい選択であることを意味するものではない。.
購入者は、最終仕様を確定する前に、フォークリフトの運転重量、貨物重量、車輪荷重、動的衝撃、通過頻度、トラックベッドの高さ範囲、およびドックレベラーメーカーの定格方法を考慮すべきである。.
現在の製品構成については、次を参照されたい: SEPPES油圧ドックレベラー または完全な 荷役ドック機器の範囲を閲覧されたい .
ドックレベラーの容量とは実際に何を意味するのか？
ドックレベラーの容量とは、メーカーが指定する設計、試験、および運転条件下で、機器が処理するように設計および定格された荷重を表す。.
購入者にとって重要な点は、定格容量が最大貨物重量として解釈されるべきではないということである。.
通常の運転中、ドックレベラーは以下にさらされる可能性がある：
- フォークリフトの運転重量；;
- 貨物重量；;
- フォークリフトのアタッチメント；;
- 集中した車輪荷重；;
- フォークリフトがプラットフォームに出入りする際の動的衝撃；;
- 作業日中に繰り返される通過；;
- 異なるトレーラーの高さとレベラーの角度。.
したがって、正しいドックレベラーの仕様は、単一の重量数値ではなく、運転条件全体に依存する。.
定格容量は貨物重量と同じではない
最も一般的な購入ミスの一つは、パレットまたは貨物の重量のみに基づいて荷役ドックレベラーを選択することである。.
倉庫が2,000 kgのパレットを扱う場合、ドックレベラーはその2,000 kgのみを支えるのではない。パレットを運ぶフォークリフトもプラットフォーム上に移動する。.
基本的な静的荷重は以下から始まる：
フォークリフトの運転重量＋貨物重量＋関連アタッチメント
しかし、この合計数値でさえ出発点に過ぎない。.

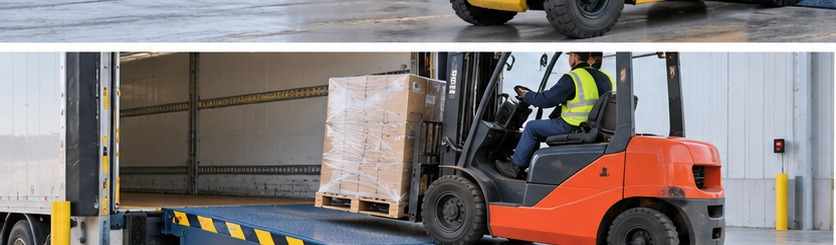

例：4,000 kgのフォークリフト＋2,000 kgの貨物
以下の倉庫用途を考慮されたい：
- フォークリフトの運転重量：4,000 kg
- 最大貨物重量：2,000 kg
- 合計静的重量：6,000 kg
単純な計算では次のように示唆されるかもしれない：
4,000 kg＋2,000 kg＝6,000 kg → 6トンのドックレベラーを選択する。.
その結論は不完全である。.
フォークリフトはドックレベラーの中央に静止したままではない。デッキに乗り込み、ヒンジとリップ領域を通過し、トレーラー内に進む。.
この移動中、構造は集中した車輪荷重と動的力を受けるが、これらは静止した6トンの荷重をプラットフォーム全体に均等に配置する場合とは異なる。.
したがって、正しい容量は依然としてフォークリフトの構成、車輪荷重、通過頻度、運転形状、およびメーカーの定格方法に依存する。.
フォークリフトの実際の運転重量を使用すること
ドックレベラーの容量を選定する際、購入者は概算値ではなくフォークリフトの実際の運転重量を使用すべきである。.
フォークリフトの種類および構成に応じて、運転重量には以下が含まれる場合がある：
- バッテリーまたは燃料システム；;
- フォークキャリッジ；;
- アタッチメント；;
- 標準操作装備；;
- その他の恒久的に取り付けられたアクセサリー。.
動的荷重が重要な理由
走行中のフォークリフトは、静止物体とは異なる荷重条件を生じさせる。.
車輪がドックレベラーに進入し、デッキ上を走行してトレーラーへ移行する際、力は比較的小さなタイヤ接地面積を通じて伝達される。.
加速、制動、不均一な移行部、および繰り返しの横断も、ドックレベラーの構造に加わる荷重に影響を与える可能性がある。.
これが以下の理由である：
フォークリフト重量＋貨物重量 ≠ 最終的なドックレベラー容量選定。.

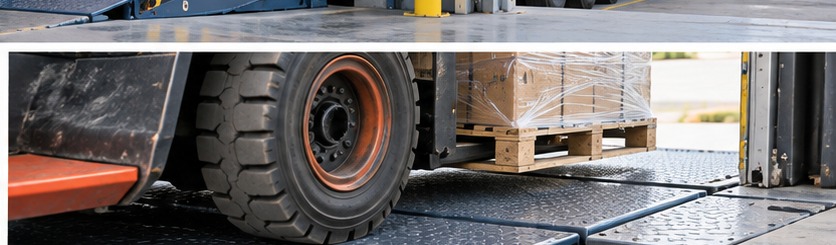

車輪荷重は集中しており、均等に分布しない
フォークリフトの荷重は、デッキ全体に均等に分散されるのではなく、タイヤを通じてドックレベラーに伝達される。.
したがって、アクスル構成、車輪間隔、タイヤの種類、および貨物の位置が、レベラーに伝達される力に影響を与える可能性がある。.
これは特に以下の場合に重要である：
- 重量フォークリフト；;
- コンパクトな車輪配置；;
- 高密度荷重；;
- 特殊産業車両；;
- 高容量ドック用途。.
通過頻度が容量要件をどのように変えるか
2つの倉庫がまったく同じフォークリフトと貨物を使用していても、ドックレベラーにかかる要求は大きく異なる場合がある。.
| 申し込み | 横断頻度の例 | 運用条件 |
|---|---|---|
| 低頻度倉庫 | 1日あたり約10回の横断 | 比較的軽いデューティサイクル |
| 多忙な配送倉庫 | 1日あたり100～200回の横断 | シフト全体を通じた繰り返し荷重 |
| 大量物流センター | 複数シフトの連続運転 | 高いデューティサイクル要求 |
静的重量は同一であっても、長期的な荷重パターンは同一ではない。.
横断頻度は、デッキ、ヒンジ、リップ機構、油圧システム、および構造部品にかかる作業要求に影響を与える。.
6トン vs 8トン vs 10トンのドックレベラー容量
SEPPES油圧式ドックレベラーは、6T、8T、10T、12Tを含む参考定格容量で構成することができる。.
これらの定格は、「小型倉庫」「中型倉庫」「大型倉庫」といった単純なカテゴリーとして扱うべきではない。“
| 定格容量 | 想定される用途の文脈 | 引き続き確認が必要な事項 |
|---|---|---|
| 6T | 軽量なフォークリフトと貨物の組み合わせ | フォークリフトの運転重量、貨物、車輪荷重、交通頻度、およびメーカーの基準 |
| 8T | より高い複合荷重またはより厳しい倉庫用途 | フォークリフトの仕様、1日のサイクル数、トラック fleet、および運用条件 |
| 10T | より重量級の産業用フォークリフト運用 | 車輪集中、デューティサイクル、構造要件、およびプロジェクト条件 |
| 12T以上 | 重産業用または特殊荷役 | 車両、貨物、プラットフォーム、および荷重パターンに関する詳細なエンジニアリングレビュー |
8トンのドックレベラーは6トンモデルより自動的に安全なのか？
必ずしもそうとは限りません。.
より高い容量を選ぶことは、正しいエンジニアリング選定の代わりにはなりません。.
ドックレベラーは引き続き以下に適合する必要があります：
- 実際のフォークリフト；;
- トラック fleet；;
- 積載プラットフォーム；;
- ピット寸法；;
- 必要な作業範囲；;
- 稼働頻度。.
容量は恣意的に増やすのではなく、正しく選定すべきです。.

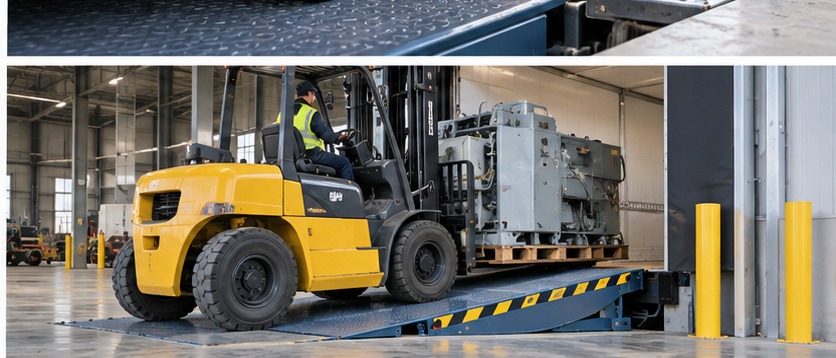

大型容量のドックレベラーはいつ必要か？
倉庫でより重量級のマテリアルハンドリング機器を使用する場合や、厳しい産業用荷重を扱う場合には、高容量のドックレベラーが必要となることがあります。.
典型的な用途には以下が含まれます：
- 重量フォークリフト；;
- 大型機械部品；;
- 鋼材または金属製品；;
- 高密度の製造貨物；;
- 高頻度物流ターミナル；;
- 多シフト産業運用；;
- 特殊マテリアルハンドリング機器。.
正確な容量は、プロジェクト固有のエンジニアリングレビューを通じて確認する必要があります。.
ドックレベラーの寸法と容量は同時に選択すべきである
容量はドックレベラー仕様の一部にすぎません。.
プラットフォーム寸法と動作ジオメトリも、積載ドックおよびトラック fleet に適合する必要があります。.
重要な測定値には以下が含まれます：
- ピット幅；;
- ピット長さ；;
- ピット深さ；;
- 倉庫プラットフォームの高さ;
- トラック荷台の最低高さ;
- トラック荷台の最高高さ;
- トラックの種類;
- 必要なリップ長さ；;
- フォークリフト走行方向。.
現在の参考仕様は以下で確認できます： SEPPES油圧ドックレベラー製品ページ .
トラックベッドの高さもドックレベラーの選択に影響する
定格容量が正しくても、レベラーは適切な垂直範囲内で動作する必要があります。.
トラック荷台が倉庫プラットフォームより著しく高いまたは低い場合、ドックレベラーはより大きな角度で動作します。.
これは以下に影響を与える可能性があります：
- フォークリフト進入角度；;
- 最低地上高；;
- 荷重安定性；;
- トレーラーとのリップ接触；;
- 全体的な積載効率。.
このため、選定時には必ずトラック荷台高さの最小値と最大値の両方を提供してください。.
メーカーの仕様と適用規格を確認すること
ドックレベラーの容量用語は、評価方法や設計前提が異なる場合があるため、常にメーカーの技術文書と照合して確認する必要があります。.
米国では、OSHAはドックボードが最大想定荷重を支持できることを要求しています。.
公式参考： OSHA 1910.26 – ドックボード .
ビルトインドックレベリングデバイスについては、Material Handling IndustryのLODEMグループが設計、試験、使用をカバーするANSI MH30.1ガイダンスを発行しています。.
業界参考： MHI / LODEM – ドックレベリングデバイス .
適用規格は、仕向国、設置、プロジェクト要件に応じて常に確認する必要があります。.
独自にランダムな安全率を追加しないこと
もう一つの一般的な購買上の近道は：
フォークリフト＋貨物＝総重量、そして恣意的な百分比を加算する。.
ドックレベラーの設計には安全上の考慮事項が含まれますが、購入者が万能の乗数を発明し、それがすべての製品に適用されると仮定すべきではありません。.
より良いアプローチは、完全な運用データを提供し、メーカーにそのエンジニアリング標準と設計方法に従って適切な定格容量を確認してもらうことです。.
ドックレベラーメーカーにどのような情報を送るべきか？
- フォークリフトのメーカーとモデル
- フォークリフトの運用重量
- 最大貨物重量
- フォークリフトアタッチメント
- 必要に応じてホイールまたはアクスル情報
- 毎日の通過頻度
- 運用シフト数
- 最小トラックベッド高さ
- 最大トラックベッド高さ
- 倉庫プラットフォームの高さ
- ドックピットの幅 × 長さ × 深さ
- 必要なプラットフォーム寸法
- トラックの種類
- 動作環境
- ドックレベラーの数量
- 現場図面または写真
- 仕向国または港
この情報を提供することは、「8トンのドックレベラー」とだけ要求するよりもはるかに有用です。“
ドックレベラー容量選択チェックリスト
- ローディングドックを使用する最も重いフォークリフトを特定してください。.
- その実際の稼働重量を確認してください。.
- 最大積載荷重を確認してください。.
- 関連するフォークリフトアタッチメントを含めてください。.
- 要求された場合はホイールまたはアクスル情報を提供してください。.
- 通常時およびピーク時の通過頻度を見積もってください。.
- トラック荷台の最小高さと最大高さを確認してください。.
- プラットフォーム高さとドックピット寸法を測定してください。.
- 必要なプラットフォームサイズを確認してください。.
- 使用環境を説明してください。.
- メーカーの耐荷重定義を確認してください。.
- 適用される規格およびプロジェクト要件を確認してください。.
- メーカーに最終定格耐荷重の確認を依頼してください。.
よくある質問
ドックレベラーの容量は貨物重量と同じですか？
いいえ。ドックレベラーは、フォークリフトがプラットフォーム上を移動する際にフォークリフトと荷物を支えます。動的荷重、集中輪荷重、横断頻度、およびメーカーの定格基準も考慮する必要があります。.
フォークリフトと荷物の合計重量が6トンの場合、6トンのドックレベラーを使用できますか？
自動的には判断できません。6トンはあくまで複合静的重量にすぎません。フォークリフトの構成、ホイール荷重、頻度、作業形状、およびメーカーの定格方法も検討する必要があります。.
2,000 kgの荷物を積んだ4,000 kgのフォークリフトに適したドックレベラーの容量はどれくらいですか？
複合静的重量は6,000 kgですが、この数値だけではレベラーを選定するのに十分ではありません。フォークリフトのモデル、貨物、通過頻度、および積載条件をメーカーに送付して確認してください。.
8トンのドックレベラーは常に6トンのドックレベラーより安全ですか？
いいえ。より高い定格容量は、正しい製品選定の代わりにはなりません。レベラーは、実際のフォークリフト、荷物、トラックの範囲、寸法、および運用条件に適合させる必要があります。.
10トンまたは高容量のドックレベラーはどのような場合に検討すべきですか？
高容量構成は、大型フォークリフト、高密度の産業貨物、高頻度作業、または特殊なマテリアルハンドリングに適している場合があります。最終的な選定はエンジニアリングレビューを通じて確認する必要があります。.
フォークリフトの通行頻度はドックレベラーの選定に影響しますか？
はい。1日10回使用されるドックレベラーは、複数の倉庫シフトにわたって連続的に使用されるものとはデューティサイクルが異なります。.
ドックレベラーの見積もりにはどのような寸法が必要か？
ピット幅、ピット長さ、ピット深さ、倉庫プラットフォーム高さ、トラック荷台の最小高さと最大高さ、および必要なプラットフォームサイズを提供してください。.
ドックレベラーの容量選択についてサポートが必要ですか？
フォークリフトのモデルと稼働重量、最大積載荷重、1日の通過頻度、トラック荷台の高さ範囲、プラットフォーム高さ、およびドックピット寸法をお送りください。SEPPESが積載条件を検討し、適切なドックレベラー構成をご提案します。.
